Kā galvenā progresīvās ražošanas klastera zona Šenžeņā "Bay Area Core City" koncentrējas uz galvenajām nozarēm, piemēram, viediem savienotiem transportlīdzekļiem, pusvadītājiem un integrētajām shēmām, AI optiskajiem moduļiem un viedajiem termināļiem. Kā nacionāls augsto tehnoloģiju uzņēmums, kas specializējas augstas-precizitātes divpusēju- un daudzslāņu iespiedshēmu plates izpētē un ražošanā, Uniwell Circuits produkti tiek plaši izmantoti tādās jomās kā komunikācija, rūpnieciskā kontrole, medicīna, kosmosa un automobiļu elektronika, un tie ir cieši saskaņoti ar "City" vadošo nozares virzienu.
Augsta slāņa/HDMI aizmugure|Ātrgaitas signāla integritāte|Servera/atmiņas klastera stabils kodols
Mēs veidojam "maģistrāli", kas pārvadā milzīgus datu apjomus plaukstošajai skaitļošanas ekonomikai Bay Area. Ar vairāk nekā 20 slāņiem aizmugures plaknēm un precīzu aizmugures urbšanas tehnoloģiju mēs nodrošinām, ka katras skaitļošanas mikroshēmas potenciāls tiek pilnībā izmantots datu centros un AI serveros.
|

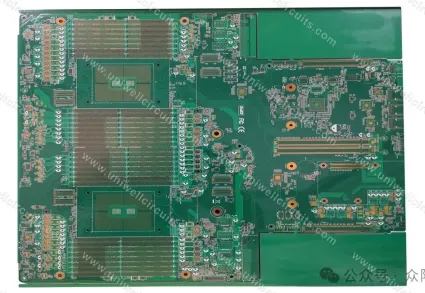

Ātrgaitas servera dēlis |
Slāņu skaits: 24 slāņi (struktūra 2+20+2) |
| Plāksnes biezums: 4,0 mm, biezuma un diametra attiecība 20:1 | |
| Materiāls: R5775G/M6 (HVLP) | |
| 16 muguras urbju komplekti | |
| Stub: mazāks vai vienāds ar 0,127 mm, pretestības kontrole 5% | |
| Līnijas platums/atstarpe: 0,065 mm | |
| Izmērs: 439 * 493 mm |
| nozare |
|
| Mākslīgā intelekta (AI) apmācības un spriešanas 4G komunikācijas modulis |
Lielo modeļu laikmetā AI serveriem ir jāapstrādā TB līmeņa parametri un lielas datu plūsmas. Ātrgaitas serveru plates atbalsta 800 G ātrgaitas starpsavienojumu starp paātrinājuma mikroshēmām, piemēram, GPU un ASIC, izmantojot augsta-blīvuma vadu un zemu zudumu materiālus, nodrošinot zemu latentumu un lielu joslas platuma komunikāciju vairāku karšu sadarbības apmācības laikā. Piemēram, NVIDIA DGX H100 serveris izmanto 20-30 slāņus OAM (paātrinājuma kartes modulis) un UBB (universālais substrāts), lai panāktu pilnībā savstarpēji savienotu arhitektūru ar 8 H100 GPU, un viena servera PCB vērtība var sasniegt desmitiem tūkstošu juaņu. |
Datu centrs un mākoņdatošana |
Īpaši liela mēroga datu centri paļaujas uz ātrgaitas{0}}serveru platēm, lai izveidotu augsta-blīvuma un augstas{2}}efektivitātes serveru kopas. Tā atbalsta PCIe 5.0 un augstākus standartus, nodrošinot līdz 1,5 TB/s atmiņas joslas platumu, lai apmierinātu tīmekļa pakalpojumu, izplatīto datu bāzu un virtualizācijas platformu vienlaicīgas piekļuves vajadzības. Tikmēr šķidruma dzesēšanas sistēmu integrācija balstās uz augstas{0}}precizitātes PCB izkārtojumu, lai panāktu barošanas, signāla un dzesēšanas kanālu kompaktu līdzāspastāvēšanu. |
Augstas veiktspējas skaitļošana (HPC) |
Izmanto zinātniskiem inženiertehniskiem uzdevumiem, piemēram, meteoroloģiskai simulācijai, kodolsintēzes simulācijai, gēnu sekvencēšanai utt., kas prasa, lai sistēma ilgstoši darbotos stabili augstas slodzes stāvoklī. Ātrgaitas-servera plate ir izgatavota no ļoti zema zuduma (M6) vara-pārklāta materiāla, kas samazina signāla vājināšanos un nodrošina peldošā punkta darbību precizitāti un konsekvenci. |
Augstas{0}}finanšu tirdzniecības sistēma |
|
5G un malu skaitļošanas mezgli |
|
|
|
|
|
|
|
|
|
|
|

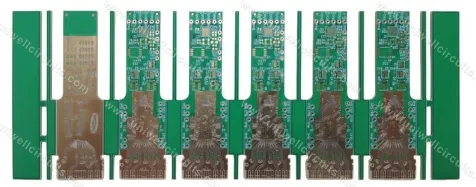

Virsmas apstrāde: niķeļa pallādija zelts + lokāli pārklāts biezs zelts |
|
|
|
|
|
|
|
| Iekšējā telpa 5 ml, elektriskais metāls 50 U" | |
|
|
Moduļu produktu pielietojuma scenāriji
| nozare |
|
| 4G sakaru modulis |
Attālais pulkstenis, viedā drošība, transportlīdzekļa terminālis, rūpnieciskā PLC attālā atkļūdošana. |
Pirkstu nospiedumu atpazīšanas modulis |
Viedās slēdzenes, apmeklējuma automāti, finanšu termināļi un mobilo ierīču identitātes autentifikācija. |
Ugunsdrošības modulis |
Vadības savienojuma iekārtas, piemēram, dūmu izplūdes vārsti, ugunsdrošības aizbīdņi, ugunsdzēsības sūkņi, skaņas un gaismas signalizācija utt. |
Pārslēgšanas jaudas modulis |
|
| Analogās ievades/izvades modulis | PLC vadības sistēma, sensoru signālu iegūšana, procesa vadība. |
| Rūpnieciskās vadības modulis | Augstākās klases ražošana, CNC darbgaldi, automatizētas ražošanas līnijas. |
Programmatūras un sistēmas modulārais dizains |
|
Augstas frekvences liela{0}}ātruma apstrāde|Maksimālā pretestības kontrole|Uzticams 5G/optisko sakaru iekārtu nesējs
Mēs veidojam "kanālu" bezzudumu signālam līča apgabalā vadošajam sakaru klasterim. Izmantojot augstas-frekvences materiālu tehnoloģiju un mikroviļņu līmeņa precizitātes apstrādi, tiek garantēts, ka katrs informācijas "bitiņš" no bāzes stacijas uz optisko moduli tiks pārsūtīts precīzi.
|
mainīt produktus |
galvenā loma: |
| Ātrgaitas signālu pārraides platforma | |
| Pamatkomponentu integrācijas nesējs | |
| Portu savienojums un interfeisa integrācija | |
| Siltuma izkliedes un uzticamības nodrošināšana | |
| Atbalstiet AI un datu centra tīkla jaunināšanu |
Mikronu līmeņa process|Augstas frekvences un ātrdarbīgi{0}}materiāli|Augstas uzticamības dizains
Mēs klusi pavadām katru "ķīniešu mikroshēmu" ar izcilu meistarību. Koncentrēšanās uz augstākās klases -testēšanas PCB - izpēti un ražošanu, sākot no testēšanas interfeisa plates līdz zondes kartēm, no ātrdarbīgas-noslodzes paneļiem līdz novecojošām testa platēm, ar mikrometru līmeņa precizitāti un nanometru līmeņa materiālu kontroli, nodrošinot "nulles kļūdu" aparatūras bāzi mikroshēmu testēšanai. Saglabājiet testa plati stabilu pat pie īpaši liela ātruma signāla 256 GB/s. Mēs palīdzam saviem klientiem palielināt testēšanas ienesīgumu par 5%, samazināt izmaksas par 15% un paātrināt iterācijas efektivitāti par 20%.

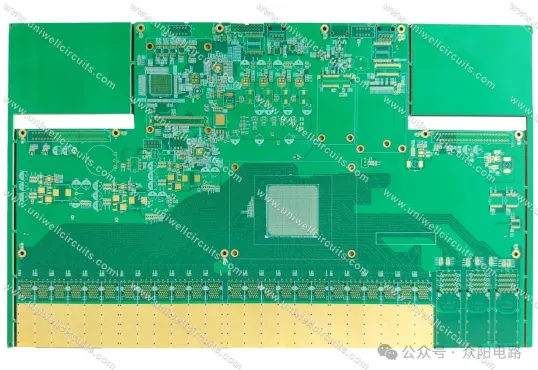

Pusvadītāju testa plate |
Slāņu skaits: 26 slāņi (struktūra 2+22+2) |
| Materiāls: TU933+ | |
| Plāksnes biezums: 6,35 mm | |
| Biezuma un diametra attiecība: 25:1, elektriskā 50 μ biezā zeltā | |
| deformācijas pakāpe: mazāka vai vienāda ar 0,15% |
|

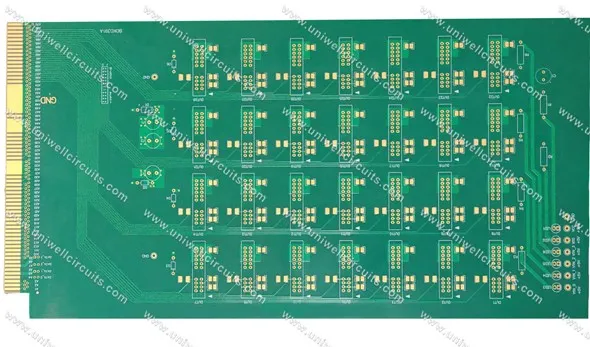

Pusvadītāju testa plate |
Slāņu skaits: 48 slāņi |
| Materiāls: R5775G/M6+RO4350B+augsts TG jauktais spiediens | |
| Plāksnes biezums: 6,35 mm | |
| Biezuma un diametra attiecība: 25:1, elektriskā 50 μ biezā zeltā | |
| deformācijas pakāpe: mazāka vai vienāda ar 0,15% |
Pusvadītāju testa plates pielietojuma scenāriji
| Lietojumprogrammu scenāriji | Paskaidrojums |
|
|
Pirms mikroshēmas iepakošanas izmantojiet zondes karti, lai pārbaudītu katra vafeles grauda elektriskos parametrus, izsijātu bojātus produktus un izvairītos no izmaksu izšķērdēšanas, ko izraisa neefektīvs iepakojums. |
|
|
|
|
|
|
|
|
galvenā loma: |
| Iedegies, pārbaudot agrīnas neveiksmes | |
| Dzīves prognozēšana un stabilitātes pārbaude | |
|
|
|
| Augsta blīvuma un augstas konsistences testēšanas atbalsts | |
|
|
|
|
|
| Augstas{0}}precizitātes signāla pārraides kanālu izveide | |
| Pārbaudiet signāla integritāti un laika konsekvenci | |
| Atbalstiet vafeļu līmeni un funkcionālo pārbaudi pēc iepakošanas | |
| Pielāgojiet sarežģītām testēšanas vidēm un vairāku veidu iepakojumiem | |
|
|
PS: daži no šī raksta produktu attēliem ir saistīti ar konfidencialitāti, un tie ir īpaši apstrādāti tikai atsaucei!
Kopš tās dibināšanas Uniwell ķēdes ir sakņojas "Bay Area Core City" un pakāpeniski kļūs par jaunu inteliģentu rūpnīcu paaudzi. Gadu gaitā, pateicoties veiksmīgajai pieredzei, kas uzkrāta divās lielākajās ražošanas bāzēs Šeņdžeņā un Dzjanmeņā, mēs esam koncentrējušies uz daudzslāņu,augsta{0}}frekvence, liels{0}}ātrums,HDI, unstingras, elastīgas iespiedshēmu plates. Uzņēmums ir ieviesis automatizācijas iekārtas no Izraēlas, Vācijas un citām vietām, nodrošinot vienas pieturas pakalpojumus no projektēšanas, paraugu izstrādes līdz vidējiem un lieliem daudzumiem, kā arī iespiedshēmas plates montāžas vienas pieturas pakalpojumu.
