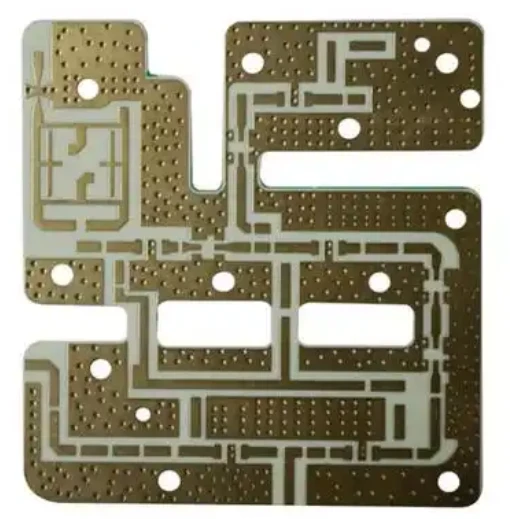

Kāda ir atšķirība starp RO4350B/RO4003C/RO3003
Viena teikuma secinājums
RO4003C un RO4350B ir "brāļi" - abi pieder Rogers RO4000 sērijai un ir izgatavoti no stiklšķiedras pastiprinātiem ogļūdeņraža sveķiem un keramiskām pildījuma plāksnēm. Tos var apstrādāt, izmantojot parastās FR4 ražošanas līnijas, un galvenās atšķirības ir tādas, ka tām ir UL 94 V-0 liesmas slāpētāja sertifikāts un nolietojuma līmenis; RO3003 ir vēl viena suga - keramikas pildīta PTFE plāksne ar zemākajiem dielektriskajiem zudumiem un milimetru viļņu spēju, bet arī augstāko apstrādes slieksni un cenu.
1, Vispirms apskatīsim “fonu”, kur slēpjas atšķirības sakne
RO4003C pieder pie RO4000 sērijas, ar oglekļa ūdeņraža sveķu struktūru, kas pastiprināta ar stiklšķiedras audumu un keramikas pildvielu. Tā pārdošanas punkts ir "izmantojot epoksīda stikla auduma (FR4) apstrādājamību, lai sasniegtu elektriskās īpašības, kas ir līdzīgas PTFE" - bez īpašas caurumu apstrādes, parastā FR4 iekārta var urbt caurumus, izliet vara, kodināt un laminēt. Tiek izmantoti divu veidu stiklšķiedras audumi – 1080 un 1674.
RO4350B ir arī ar stiklšķiedru pastiprināta ogļūdeņraža/keramikas plāksne no RO4000 sērijas, taču formulai ir pievienota liesmas slāpēšanas sistēma un iegūts UL 94 V-0 sertifikāts. Tas nepaļaujas uz liesmas slāpētājiem uz broma bāzes. Tā ir tāda pati procesa sistēma kā RO4003C, un to var ražot tajā pašā ražošanas līnijā.
RO3003 pieder RO3000 sērijai un ir ar keramiku pildīts PTFE (politetrafluoretilēna) kompozītmateriāls. PTFE pašam ir ārkārtīgi zema virsmas enerģija, tāpēc urbtā cauruma siena ir jāapstrādā ar nātrija naftalīnu vai plazmas aktivāciju, lai nodrošinātu vara adhēziju, kas ir galvenais iemesls, kāpēc to ir grūtāk apstrādāt nekā iepriekšējās divas. Tā elektriskā veiktspēja ir ārkārtīgi stabila plašā frekvenču diapazonā, un oficiāli apgalvo, ka tas var sasniegt līdz 77 GHz.
3. Sadaliet katru vienumu, lai redzētu atšķirības
1. Dielektriskā konstante Dk: atšķirība aptuveni 0,4 tieši ietekmē līnijas platumu
RO3003 ir viszemākais 3,00, savukārt RO4350B ir augstākais 3,48. Jo augstāks ir Dk, jo šaurāka ir elektroinstalācija ar tādu pašu pretestību (veicina miniaturizāciju), bet jo lielākas ir elektriskā garuma izmaiņas. Visi trīs ir "zemajā Dk diapazonā" no 3,0 līdz 3,5, tāpēc līnijas platuma regulēšana daudzām antenu konstrukcijām, pārslēdzoties starp trim, nav pārspīlēta.
2. Zaudējums Df: šī ir vissvarīgākā ūdensšķirtne
RO3003 is about 0.0010, RO4003C is 0.0027, and RO4350B is 0.0037- RO3003 is nearly four times lower than RO4350B. On a 10 cm microstrip line, this difference will be directly reflected as a multiplied difference in insertion loss; The higher the frequency (>10 GHz) un jo garāka līnija, jo būtiskāku atšķirību nevar ignorēt. "C" nosaukumā RO4003C ir novietots kā versija ar zemu zudumu, un tā ir zemākā Df pakāpe RO4000 sērijā.
3. Temperatūras stabilitāte TCDk
RO3003 -3 ppm/grādi C ir ārkārtīgi izcili, ar minimālu fāzes novirzi atkarībā no temperatūras; RO4003C (+40) un RO4350B (+50) ir par vienu pakāpi augstākas. Tāpēc ainas, piemēram, radars un fāzu bloks, kas ir jutīgas pret fāzes konsistenci, parasti dod priekšroku PTFE plāksnēm.
4. Mitruma uzsūkšana
RO3003 ir zemākais mitruma absorbcijas līmenis (0,02-0,04%) un labāka ilgtermiņa stabilitāte āra antenām; RO4000 sērija Mazāks vai vienāds ar 0,06%, kas arī ir labs, bet ne tik labs kā PTFE sistēma.
5. Z-ass CTE un PTH uzticamība
RO4350B Z-ass CTE ir tikai 32 ppm/grādi C, kas ir vispiemērotākā starp trim pārklājuma caurumiem. Lielas temperatūras starpības cikla laikā cauruma sieniņai ir mazāka plaisāšanas iespēja, tāpēc to plaši izmanto jaudas pastiprinātājos un automobiļu radaru moduļos. RO4003C ir 46 ppm/grādi C.
6. Liesmas slāpētāja sertifikāts (visvieglāk aizmirst, bet visvairāk ietekmē masveida ražošanu)
Tikai RO4350B ir UL 94 V-0. RO4003C nesatur halogēnu-un bromu, taču tam nav V-0 sertifikāta. Produktiem, kuriem nepieciešama drošības sertifikācija patērētāju un rūpnieciskai lietošanai, ja lokšņu metālam jābūt norādītam ar V-0, tad RO4003C tiks tieši izslēgts - tas ir visizplatītākais "šaurums" atlasē. Ņemiet vērā, ka daudzi tiešsaistes avoti arī marķē RO4003C kā V-0, kas ir nepareizs priekšstats. Lai iegūtu precizitāti, lūdzu, skatiet oficiālos datus.
7. Apstrāde un izmaksas
RO4003C/RO4350B ievēro standarta FR4 procesu ar kontrolējamām izmaksām un īsu piegādes laiku; RO3003 ir nepieciešami īpaši PTFE procesi (poru sieniņu aktivizēšana, stingrāka dziļuma kontrole un pretestības kontrole), kā rezultātā tiek nodrošināta stingrāka raža un izmaksas, kā arī ievērojami augstākas cenas.
4, Izlases ieteikumi
Lai izpildītu drošības noteikumus/masveida produkcijas patērētāju/rūpniecisko IoT/bāzes stacijas pastiprinātāju/automobiļu radaru (24 GHz) → RO4350B. Noklusējuma sākumpunkts ir V-0, ar zemāko Z-ass CTE, visnobriedušāko piegādes ķēdi un vislabāko izmaksu efektivitāti.
Aviācija/aizsardzība/augsta Q filtri/garas pārraides līnijas/apsver ik pēc 0,1 dB, un nav nepieciešams V-0 → RO4003C. Mazāki zudumi un bez halogēna, taču nepaļaujieties uz tā liesmas slāpētāja sertifikātu.
24/77 GHz milimetru viļņu radars/fāzu bloks/satelīta sakari/mikroviļņu filtrs, kas nodrošina maksimālu zemu zudumu un fāzes stabilitāti → RO3003. Augstākās veiktspējas griestus nosaka cena un apstrādes grūtības.
Izmaksu kontroles paņēmieni: parasti izmanto hibrīda laminātu - augstas{1}}augstfrekvences plates (piemēram, RO3003 vai RO4350B) izmanto RF slānim, un FR4 izmanto digitālajam/jaudas slānim, līdzsvarojot veiktspēju un izmaksas.
5, dažas vienkāršas slazdas, uz kurām var tikt
Neizmantojiet nepareizu Dk simulācijai: RO4003C simulācijai jāizmanto 3,55 (nevis 3,38), un RO3003 jāizmanto 3,16 (nevis 3,00). Izmantojot procesa vērtības, lai aprēķinātu pretestību, plate neizbēgami novirzīsies.
Nedomājiet, ka RO4003C var izturēt V-0: ja ir nepieciešama liesmas slāpētāja sertifikācija, izvēlieties RO4350B vai RO4835.
RO3003 nevar izmantot parasto FR4 procesu: cauruma sieniņai ir jāveic specifiska PTFE aktivācijas apstrāde, pretējā gadījumā cauruma vara savienošanas spēks nebūs pietiekams, un atslāņošanās notiks ar atkārtotu lodēšanu.
RO3003 siltumvadītspēja ir tikai 0,50 W/m · K, kas ir zemāka nekā RO4000 sērijai. Izstrādājot lieljaudas-pastiprinātāju, atsevišķi jāņem vērā siltuma izkliedes dizains. Neizvēlieties to tikai, pamatojoties uz tā zemajiem zaudējumiem.
