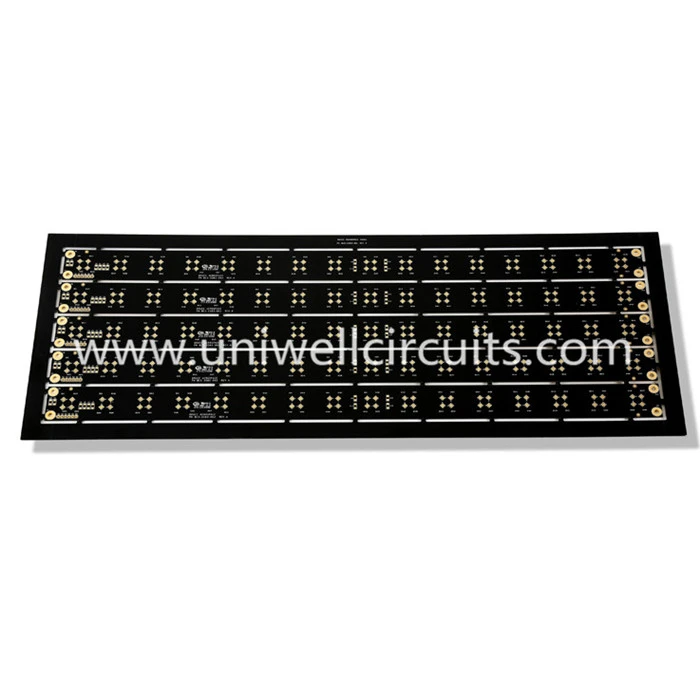

1.Produkts apraksta
Specifikācija
Slānis: 6
Galda biezums: 1,60 mm
Virsmas apstrāde: iegremdēšanas zelts.
Materiāls: FR4.
Min līnijas platums / līnijas attālums: 10 / 8mil
Apglabātie vias ir pārklāti savienojumi starp daudzslāņu PCB iekšējiem slāņiem, kas neparādās nevienam no ārējiem slāņiem. Apglabāti vias ir izveidoti, urbējot un varot pārklājot daudzslāņu PCB iekšējā slāņa kodolu (pārus) tādā pašā veidā kā standarta 2 slānis vai arī daudzslāņu pārklājumu caur caurumu caur PCB. Ar apraktu dziļumu nav nekādu problēmu, jo apšuvuma laikā caurums ir atvērts abos galos un apšuvuma ķīmija var brīvi iekļūt. Ja aprakti caur PCB ir veidoti ar apraktiem viasiem, kas iet starp pat numurētiem iekšējo slāņu pāriem, konstrukcija ir vienkārša. Nav ieteicams veidot apbedītus viasas, kas šķērso nepāra skaitu iekšējo slāņu.
Pakāpeniska daudzslāņu PCB veidošana, izmantojot vairākas drukāšanas, savienošanas un pārklājuma sekvences, ļauj veidot sarežģītas savienojumu struktūras.
Ja tiek rūpīgi ņemts vērā izgatavošanas praktiskais aspekts, tad vienā un tajā pašā PCB var apvienot aklus viasus, apraktus viasus un caur caurumu vias.
Apglabātie vias ir mazāk dārgi ražošanai nekā nerūsējošā vias, bet kā vadlīnijas, apglabāto viasu izmantošana ir maz ticama, ietaupot izmaksas, ja vien kopējais slāņu skaits netiek samazināts vismaz par 4 slāņiem.
Vienmērīgi ražo dažādus aprakt caur PCB. Lūdzam citēt.

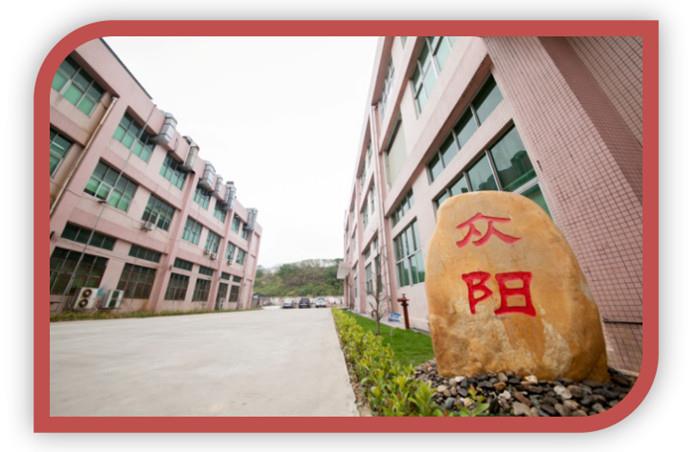

2. Uzņēmuma informācija
Uniwell Circuits Co., Ltd, tika dibināta Shenzhen, Ķīna 2007. gada aprīlī. Uniwell Circuits ir augsto tehnoloģiju kompānija, kas specializējas dizaina, izstrādes, ražošanas un augstas precizitātes divpusējo un daudzslāņu PCB (Print Circuit Board) fokusēšanas ātra pagrieziena, prototipa, vidēja un liela apjoma. Uniwell shēmas ir izpildījušas visaugstākos starptautiskos ražošanas standartus, apstiprinot šos kvalitātes sertifikātus: ISO9001, ISO14001, TS16949. Mēs esam UL sertificēti vienpusējai, divpusējai un daudzslāņu PCB ražošanai un ievēro visas IPC un ROHS standartu prasības.
3.Uzglabāšana un piegāde
Uniwell Circuits ir nokārtojusi starptautiskās kvalitātes sistēmas sertificēšanu kā TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL sertificēta sertifikācija, un visi tās produkti ievēro IPC, ROHS standartus. Uzņēmums cenšas darīt pasaules mērogā, klases produkti un pakalpojumi, un nepārtraukti uzlabot klientu apmierinātību ir mūsu mērķu sasniegšana.
4.Klientu izplatīšana
Ar Uniwell klientiem no visas pasaules ar 10 gadu ilgāku attīstību. Piemēram, Ķīnas, Taivānas, ASV, Japānas, Krievijas, Vācijas, Šveices, Zviedrijas, Apvienotās Karalistes, Somijas, Francijas, Holandes, Itālijas, Polijas, Dānijas, Austrālijas, Brazīlijas, Singapūras, Taizemes un Malaizijas.

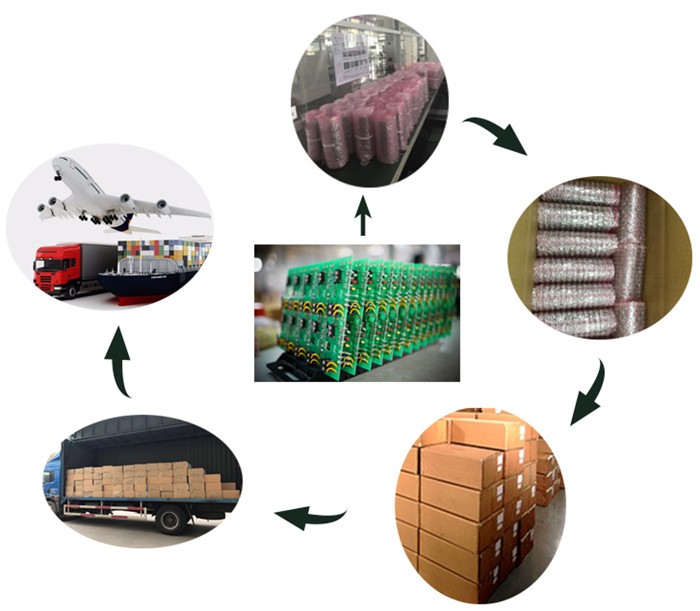

5.Pakrašana un piegāde
Iepakojums:
Mūsu uzņēmums ne tikai cenšas nodrošināt klientiem labu produktu, bet arī pievērst uzmanību tam, lai piedāvātu pilnīgu un drošu paketi. Un šeit mēs sagatavojam dažus personalizētus pakalpojumus visiem pasūtījumiem.
Kopējais iepakojums:
PCB: slēgts maisiņš, antistatiskie maisiņi, piemērota kartona kārba.
PCBA: Antistatiskie putu maisiņi, Antistatiskie maisiņi, Piemērota kartona kārba.
Piegāde
1) ar DHL, UPS, FedEx, TNT, EMS.
2) Jūras masas daudzumam atbilstoši klienta prasībām.
Populāri tagi: daudzslāņu aprakti vias PCB, Ķīna, piegādātāji, ražotāji, rūpnīcas, lēti, pielāgotus, zemu cenu, augstas kvalitātes, citāts
