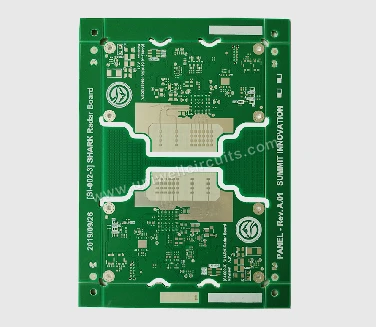

Svarīgi indikatora faktori, izvēloties ātrdarbīgas -ātrdarbīgas- pcb plates (drukātās shēmas plates) materiālus, ir šādi aspekti:
1. Dk frekvences stabilitāte un termiskā stabilitāte (dielektriskā konstante);
Papildus zema Dk sasniegšanai ir svarīgāk, lai Dk paliktu pēc iespējas nemainīgs visā darbības frekvenču diapazonā (piemēram, no 10 GHz līdz 100 GHz) un darba temperatūras diapazonā. Pārmērīgas Dk svārstības ar frekvenci vai temperatūru var izraisīt pretestības kontroles zudumu un signāla kropļojumus.
2. Df (dielektriskā zuduma/zaudējuma tangenses) izmērītā vērtība mērķa frekvencē;
Daudziem materiāliem ir zems Df pie 1MHz, bet ievērojams pieaugums virs 10GHz. Augstas frekvences un ātrgaitas materiālu atlasei ir jāattiecas uz Df mērķa pielietojuma frekvencē (piemēram, 10 GHz, 28 GHz, 77 GHz), nevis uz tipiskām zemas frekvences vērtībām.
3. Vara folijas virsmas raupjums (vadītāja zudums)
Ādas efekts ir ievērojams augstās frekvencēs, un, jo raupjāka ir vara folija, jo lielāks ir vadītāja zudums. Tāpēc bieži tiek izvēlētas īpaši zema profila vara folijas (VLP, HVLP) un pat velmētas vara folijas, un jāpievērš uzmanība to saķeres stiprībai ar sveķu saskarni.
4. Stikla pinuma efekts
Ātrgaitas-digitālajiem signāliem (diferenciālpāriem) parastā E-stikla auduma nevienmērīgā dielektriskā konstante var izraisīt diferenciālo pārveidošanu parastajā režīmā un laika aizkaves novirzi. Izvēloties materiālus, var apsvērt atvērtu šķiedru audumu, plakanu audumu, audumu bez stikla (piemēram, LCP, PTFE + keramikas pildviela) vai izvairīšanos no tiem, izmantojot vadu dizainu.
5. Termiskās sadalīšanās temperatūra (Td) un stiklošanās temperatūra (Tg)
Augstfrekvences un ātrdarbīgos{0}}materiālos zemā Df dēļ bieži izmanto PTFE, ogļūdeņražus vai modificētus PPO sveķus, un šo materiālu Tg un Td nosaka bezsvinu -nesvina lodēšanas un ilgstošas{2}}darbības termisko uzticamību. Piemēram, PTFE ir jāpievērš uzmanība tā augstas -temperatūras izmēru stabilitātei.
6. Mitruma absorbcija un Dk/Df stabilitāte mitros apstākļos;
Mitrums (Dk ≈ 80, augsts Df) var būtiski pasliktināt elektrisko veiktspēju. PTFE, Materiāliem, piemēram, ogļūdeņražu sveķiem, ir zema mitruma uzsūkšanās spēja, bet dažiem materiāliem ar zemu Dk pēc mitruma absorbcijas var būt ievērojams Dk/Df pieaugums, un ir jāpievērš uzmanība veiktspējas novirzei mitruma apstākļos.
7. Anizotropija;
Dažām plāksnēm ir atšķirīgas Dk vērtības X/Y virzienā (plakne) un Z virzienā (biezuma virziens), vai arī stikla auduma aušanas virziens ietekmē dielektrisko konstanti, kas ietekmē ātrdarbīgus{0}} vadus (piemēram, diferenciālo virzienu konsistenci).
Augstas -frekvences un ātrgaitas-materiālu izvēles pamatā ir līdzsvarot zemu un stabilu Dk/Df, zema raupjuma vara foliju, pietiekamu termisko/mehānisko uzticamību un apstrādājamību (jo īpaši caurumu metalizācijas grūtības PTFE materiālos) mērķa frekvencē un darbības apstākļos (temperatūra/mitrums).
Ja jums ir nepieciešami tipiski materiālu izvēles ieteikumi konkrētiem lietojumiem (piemēram, 5G milimetru viļņu antenas, 400G optiskā moduļa aizmugures plāksnes, automobiļu radars), varu tālāk uzskaitīt atbilstošās komerciālās plates sērijas (piemēram, Rogers, Taconic, Isola, F4B Panasonic Megtron, Taiyao, Shengyi utt.). Laipni lūdzam konsultēties ar mums Zhongyang Circuit, lai nodrošinātu labākus risinājumus;
