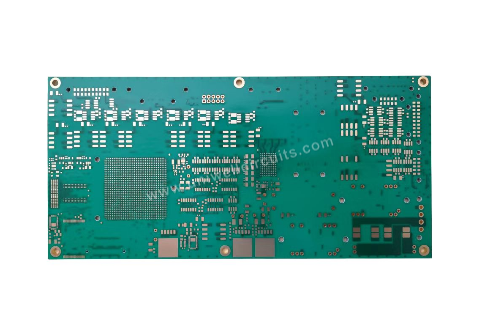

16 slāņu RO4350B+RO4450F aklo caurumu plāksne ir viens no Uniwell Circuits pamatproduktiem, kas īpaši izstrādātsaugsta{0}}frekvenceun ātrgaitas signāla{0}}pārraides scenārijos, un to plaši izmanto 5G sakaros, RF moduļos un augstākās -industriālās vadības iekārtās.
Plāksnei ir jaukta spiediena struktūra RO4350B un RO4450F, kas apvienota ar 16 slāņu daudzpakāpju{3}}HDIkraušanas process (piemēram, 3+10+3), lai panāktu augstu-blīvumu vadu un izcilu elektrisko veiktspēju. Galvenie parametri ietver:
Aklo caurumu dizains: atbalsta aklo caurumu savstarpējo savienojumu starp L1-2 un L15-16 slāņiem, lai uzlabotu signāla integritāti.
Plākšņu biezuma kontrole: standarta plāksnes biezums ir 2,5 mm, un minimālais attālums starp iekšējiem slāņiem var sasniegt 0,127 mm, lai nodrošinātu starpslāņu stabilitāti.
Materiāla īpašības: RO4350B ir zema dielektriskā konstante (Dk ≈ 3,48) un zems zudumu koeficients (Df ≈ 0,004), tāpēc tas ir piemērots augstfrekvences lietošanai; RO4450F nodrošina labu apstrādājamību un termisko stabilitāti.
Ražošanas procesa ziņā Uniwell Circuits izmanto lāzera urbšanas + galvanizācijas caurumu aizpildīšanas tehnoloģiju, lai nodrošinātu aklo caurumu aizpildīšanas ātrumu virs 98% un samazinātu signāla atstarošanu; Un, izmantojot rentgenstaru izlīdzināšanu un keramikas slīpēšanas tehnoloģiju, starpslāņu izlīdzināšanas precizitāte ir ± 3 milj., lai nodrošinātu augsta līmeņa struktūras uzticamību.
Šāda veida iespiedshēmas plates ir īpaši piemērotas augstas{0}}frekvences moduļu scenārijiem enerģijas un sakaru iekārtās, kas jūs varētu interesēt. Ja veicat saistītu izpēti un izstrādi, šī materiālu kombinācija var uzturēt stabilu signāla pārraides veiktspēju augstas temperatūras un augsta mitruma vidē, vienlaikus izpildot ražošanas prasības vides aizsardzības un enerģijas taupīšanas jomā.
augsta{0}}frekvence, HDI
