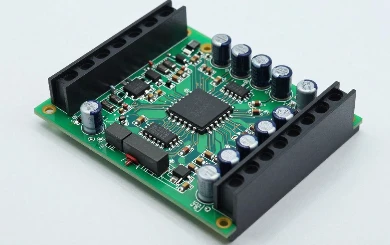

Izkliedētās fotoelementu sistēmās fotoelementu mikroinvertora shēmas plate ir galvenais komponents, lai panāktu efektīvu pārveidi un stabilu saules enerģijas izvadi. Tas ir kā mikroinvertora "neironu tīkls", kas savieno fotoelektriskos moduļus ar elektrotīklu. Tas ne tikai pabeidz elektriskās enerģijas formu pārveidošanu, bet arī nodrošina visas sistēmas uzticamu darbību sarežģītās vidēs. Tās veiktspēja tieši nosaka fotoelektriskās sistēmas enerģijas ražošanas efektivitāti un drošības līmeni.
1, galvenie komponenti: vairāku moduļu sadarbības "enerģijas pārveidošanas centrs"
Fotoelektrisko mikroinvertoru PCB plates sastāvs ir saistīts ar "efektīvu enerģijas apstrādi", ar skaidru darba sadali un ciešu koordināciju starp katru ķēdes moduli. Starp tiem jaudas pārveidošanas ķēdes apgabals ir kodols, kas ir atbildīgs par fotoelektrisko moduļu radītās līdzstrāvas elektroenerģijas pārveidošanu maiņstrāvas elektroenerģijā, kas atbilst tīkla standartiem, izmantojot īpašu ķēdes topoloģiju. Šim procesam ir nepieciešams precīzs ķēdes izkārtojums, lai panāktu stabilu sprieguma un strāvas kontroli, nodrošinot, ka strāvas kvalitāte atbilst standartiem.
Paraugu ņemšanas un noteikšanas ķēdes apgabals ir atbildīgs par “sensēšanas” funkciju ar rezervētām sensoru saskarnēm un atbalsta shēmām, lai reāllaikā apkopotu fotoelementu moduļa izejas parametrus,{0}}pcb plates temperatūras datus un tīkla savienojuma statusu, nodrošinot signālu pamatu turpmākai darbībai un regulēšanai. Piemēram, kad fotoelektriskā moduļa izejas jauda svārstās, šī zona var pirmo reizi uztvert izmaiņas un pārraidīt precīzus regulēšanas signālus.
Vadības un piedziņas ķēdes zona ir "lēmumu{0}}pieņemšanas un izpildes centrs", kas rezervēts mikrokontrolleru vai digitālo signālu procesoru uzstādīšanai un ir aprīkots ar perifērijas palīgshēmām. Pamatojoties uz datiem, ko pārraida paraugu ņemšanas ķēde, vadības instrukcijas var ģenerēt saskaņā ar iepriekš iestatītiem algoritmiem, lai vadītu jaudas pārveidošanas ķēdi un pielāgotu darba stāvokli. Tajā pašā laikā teritorija ir aprīkota arī ar sakaru saskarnes shēmām, lai nodrošinātu datu augšupielādi un attālo uzraudzību, ļaujot ekspluatācijas un apkopes personālam reāllaikā izprast PCB plates darbības statusu.
Turklāt aizsardzības ķēdes zona ir PCB plates "drošības barjera", ieskaitot ķēdes pārsprieguma, pārstrāvas, pārkaršanas un izolācijas aizsardzībai. Ja elektrotīklā rodas novirzes (piemēram, pēkšņs sprieguma pieaugums vai kritums) vai pašas PCB plates temperatūra ir pārāk augsta, aizsardzības ķēde var ātri iedarbināt aizsardzības mehānismu, atslēgt bīstamo ķēdi vai pielāgot darbības parametrus, lai izvairītos no PCB plates bojājumiem un drošības negadījumiem.
2, apstrādes saite: "Smalks ražošanas process", lai nodrošinātu veiktspēju
Fotoelementu mikroinvertora PCB plates apstrādei ir nepieciešama ārkārtīgi augsta precizitāte un procesa stabilitāte, un katras saites kontrole tieši ietekmē galīgo veiktspēju. Tas ir jāpabeidz, izmantojot vairākas smalkas procesu koordinācijas, koncentrējoties uz pašas PCB plātnes ražošanu un apstrādi visā procesā.
(1) Substrāta izvēle un pirmapstrāde
Pirmais apstrādes solis ir substrāta izvēle, kas jāapvieno ar fotoelektriskās sistēmas āra darbības īpašībām, lai izvēlētos PCB substrātus ar augstas un zemas temperatūras izturību, izturību pret koroziju, spēcīgu izolāciju un izcilu siltuma izkliedes veiktspēju. Lai izvairītos no pamatnes deformācijas vai veiktspējas pasliktināšanās, ko izraisa āra vides izmaiņas, parastiem substrāta materiāliem par prioritāti ir jānosaka strukturālas stabilitātes saglabāšana ilgtermiņā-augstas-temperatūras vidē, vienlaikus nodrošinot labu mehānisko izturību. Pēc pamatnes izvēles ir nepieciešama pirmapstrāde: vispirms ķīmiskās tīrīšanas procesā noņemiet eļļu un netīrumus no pamatnes virsmas un pēc tam izmantojiet mehānisku pulēšanu, lai uzlabotu virsmas raupjumu, uzlabotu saķeri starp nākamo kontūru un pamatni un izveidotu labu pamatu ķēdes izgatavošanai.
(2) Līnijas ražošana un grafiskā pārraide
Shēmu izgatavošana ir PCB plātņu apstrādes pamatprocess, kam nepieciešama precīza pabeigto ķēžu modeļu pārnešana uz substrāta virsmu, izmantojot fotolitogrāfijas tehnoloģiju. Pirmkārt, vienmērīgi pārklājiet pamatnes virsmu ar fotorezistu un izmantojiet profesionālu aprīkojumu, lai kontrolētu pārklājuma biezumu un viendabīgumu, lai nodrošinātu fotolitogrāfijas efektu; Pēc tam ķēdes modelis tiek precīzi projicēts uz fotorezista caur ekspozīcijas iekārtu, un ekspozīcijas laiks un intensitāte tiek stingri kontrolēta, lai nodrošinātu modeļa skaidrību; Pēc tam tiek veikts izstrādes process, lai noņemtu neeksponēto fotorezistu, kā rezultātā uz pamatnes virsmas ir skaidra shēmas kontūra; Visbeidzot, galvanizācijas tehnoloģija tiek izmantota metāla slāņa (parasti vara) nogulsnēšanai grafiskajā zonā, veidojot vadošas līnijas. Procesa laikā ir nepieciešama precīza galvanizācijas strāvas un laika kontrole, lai nodrošinātu vienmērīgu līniju biezumu un stabilu vadītspēju, kā arī izvairītos no signāla pārraides traucējumiem starp moduļiem līniju noviržu dēļ.
(3) Urbšanas un caurumu metalizācijas apstrāde
Lai panāktu ķēdes savienojumus starp dažādiem PCB plates slāņiem, ir nepieciešama urbšana un caurumu metalizācijas apstrāde. Pirmkārt, saskaņā ar prasībām izmantojiet augstas precizitātes CNC urbjmašīnu, lai urbtu urbumus norādītajā vietā uz pamatnes, stingri kontrolētu urbuma izmēru un urbuma pozīcijas precizitāti un nodrošinātu, ka urbuma pozīcija atbilst turpmākās komponentu uzstādīšanas un starpslāņu savienojuma prasībām. Kad urbšana ir pabeigta, vara ķīmiskās pārklāšanas procesā uz urbuma sienas tiek uzklāts plāns vara slānis, un pēc tam tas tiek sabiezināts ar galvanizāciju, lai padarītu caurumu vadošu un panāktu elektrisko savienojumu starp dažādiem ķēdes slāņiem. Procesa laikā ir jākontrolē vara nogulsnēšanās biezums un viendabīgums, lai izvairītos no tādām problēmām kā vara neesamība uz cauruma sienas vai vara slāņa atdalīšanās, nodrošinot stabilu signāla pārraidi starp slāņiem.
(4) Virsmas apstrādes process
Lai uzlabotu PCB plātņu izturību pret koroziju, nodilumizturību un metināšanas uzticamību, ir nepieciešama virsmas apstrāde. Parastie procesi ietver zelta uzklāšanu, alvas pārklāšanu, alvas izsmidzināšanu utt.. Zelta uzklāšanas procesā uz PCB plātnes virsmas var izveidoties vienmērīgs zelta slānis ar izcilu vadītspēju un oksidācijas izturību, kas piemērots augstas -precizitātes ķēdes zonām; Alvas pārklājuma procesā uz virsmas veidojas alvas slānis, kas ir rentabls un var efektīvi novērst vara slāņa oksidēšanos; Alvas izsmidzināšanas procesā tiek izmantota karstā gaisa izlīdzināšana, lai uz virsmas izveidotu gludu alvas svina sakausējuma slāni, uzlabojot nodilumizturību. Apstrādes laikā ir jākontrolē pārklājuma biezums un viendabīgums, lai nodrošinātu, ka virsmas veiktspēja atbilst ilglaicīgai izmantošanai ārpus telpām.
(5) Formēšana un malu apstrāde
Pēc ķēdes un virsmas apstrādes pabeigšanas PCB plāksne ir jāveido un jāapstrādā. Atbilstoši izmēram izmantojiet CNC štancēšanas mašīnas vai lāzergriešanas iekārtas, lai substrātu sagrieztu vēlamajā formā, stingri kontrolētu formēšanas precizitāti un nodrošinātu, ka izmēra kļūda ir pieļaujamā diapazonā; Pēc formēšanas tiek veikta malu apstrāde, lai noņemtu šķembas un asus stūrus no dēļu malām. Malas tiek izlīdzinātas slīpēšanas vai slīpēšanas procesā, lai turpmākās uzstādīšanas laikā izvairītos no citu komponentu bojājumiem aso malu dēļ, vienlaikus uzlabojot PCB plātnes kopējo mehānisko stabilitāti.
(6) Testēšana un kvalitātes kontrole
Visam apstrādes procesam ir nepieciešamas vairākas pārbaudes kārtas, lai nodrošinātu PCB plātnes kvalitāti. Pirmkārt, pēc katra procesa pabeigšanas tiek veiktas īpašas pārbaudes: pēc ķēdes izgatavošanas tiek izmantots optiskās pārbaudes aprīkojums, lai pārbaudītu, vai ķēdē nav īssavienojumu, atvērtu ķēžu, līnijas platuma novirzes un citas problēmas; Pēc urbšanas pārbaudiet atvēruma un urbuma pozīcijas precizitāti; Pēc virsmas apstrādes izmēra pārklājuma biezumu un adhēziju. Galaproduktam ir jāveic elektriskās veiktspējas pārbaude, tostarp izolācijas pretestības pārbaude, vadītspējas pārbaude utt., Lai pārbaudītu, vai ķēdes funkcija ir normāla; Vienlaikus veicot vides pielāgošanās testēšanu, simulējot āra vidi, piemēram, augstu temperatūru, zemu temperatūru un mitru karstumu, lai pārbaudītu PCB plātņu veiktspējas stabilitāti ekstremālos apstākļos, nodrošinot, ka katra PCB plate atbilst fotoelektriskās sistēmas darbības prasībām.
3. Pielietojuma vērtība: fotoelektrisko sistēmu "efektivitātes un drošības" veicināšana
Izkliedētajās fotoelektriskajās sistēmās fotoelektrisko mikroinvertoru PCB plātņu pielietojuma vērtība galvenokārt tiek atspoguļota divos aspektos: pirmkārt, sistēmas elektroenerģijas ražošanas efektivitātes uzlabošana un, otrkārt, sistēmas darbības drošības nodrošināšana.
No elektroenerģijas ražošanas efektivitātes viedokļa tradicionālajiem centralizētajiem invertoriem ir jāapkopo un jāpārveido vairāku fotoelektrisko moduļu izejas. Ja kāds no moduļiem ir aizsprostots vai nedarbojas pareizi, tas ietekmēs visas virknes izejas jaudu; Mikroinvertors atbilst vienam fotoelektriskajam modulim, un katra PCB plate neatkarīgi nodrošina atbalstu moduļa enerģijas pārveidošanai. Ar precīzu shēmas izkārtojumu katrs modulis darbojas ar savu maksimālo jaudas punktu, izvairoties no efektivitātes zudumiem, ko izraisa "stobra efekts".
No ekspluatācijas drošības viedokļa PCB plates aizsardzības shēma ir ļoti svarīga. Piemēram, kad elektrotīkls ir atslēgts, salu efekta aizsardzības ķēde var ātri noteikt elektrotīkla jaudas zuduma stāvokli, atslēgt bīstamo ķēdi, izvairīties no elektroenerģijas pārsūtīšanas uz elektrotīklu un nodrošināt apkopes personāla drošību; Pārkaršanas aizsardzības shēma var pielāgot ķēdes darbības statusu, ja PCB plates temperatūra ir pārāk augsta, novēršot PCB plates bojājumus pārkaršanas dēļ. Turklāt PCB plates sakaru ķēde var augšupielādēt reāllaika darbības datus, ļaujot ekspluatācijas un apkopes personālam nekavējoties noteikt iespējamās kļūdas (piemēram, līnijas novecošanos un samazinātu izolācijas veiktspēju), veikt apkopi iepriekš un samazināt sistēmas dīkstāves laiku.
