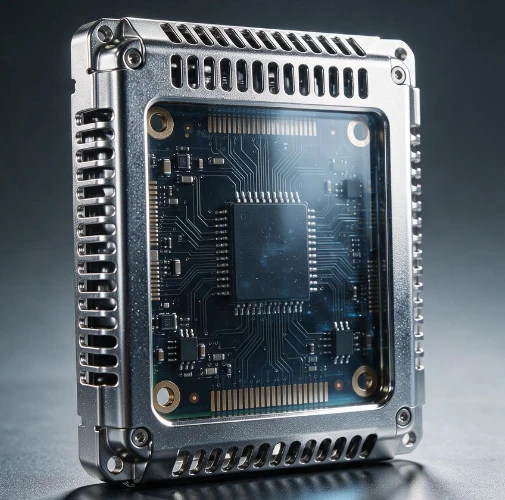

Pēc metāla korpusa uzstādīšanas uz RF plates signāls faktiski pasliktinās. Galvenā problēma ir vairāku fizisko efektu superpozīcija starp metāla un RF elektromagnētiskajiem viļņiem. Tas nav saistīts ar paša metāla korpusa ekranēšanas konstrukcijas kļūmi, bet gan vairāku negatīvu mehānismu ieviešanu, kas pēc uzstādīšanas sabojā RF saites veiktspēju.
Kodola atteices cēloņu sadalīšanās
Faradeja būra efekts tieši pasargā no starojuma: nepārtraukti aizvērts metāla apvalks veido pilnīgu Faradeja būru, un RF antenas izstarotos elektromagnētiskos viļņus tieši atstaro metāla virsma, padarot neiespējamu efektīvu iekļūšanu apvalkā un sazināties ar ārpasauli. Faktiskajā pārbaudē alumīnija sakausējuma apvalka 2,4 GHz signāla vājināšanās var sasniegt 15–20 dB, tieši saspiežot efektīvo pārraides attālumu no desmitiem metru līdz vairākiem metriem.
Nopietna antenas pretestības neatbilstība: Kad metāla korpuss atrodas tuvu borta antenai, tiks ieviesta papildu parazitārā kapacitāte un induktivitāte, pilnībā mainot līdzvērtīgo elektromagnētiskā lauka sadalījumu ap antenu, izraisot sākotnēji noregulētās antenas rezonanses frekvences ievērojamu novirzi no darbības frekvences punkta, kā rezultātā notiek strauja signāla uztveršanas un pilnīgas noskaņošanas samazināšanās. normāli.
Daudzceļu stāvviļņu traucējumi dobumā: slēgtā metāla apvalka iekšpusē veidojas rezonanses dobums, un antenas izstarotais signāls vairākas reizes tiek atspoguļots uz korpusa iekšējās sienas. Signāli no dažādiem ceļiem pārklājas viens ar otru, un dažos apgabalos signāla fāze izzūd, veidojot aklās zonas. Atsevišķos apgabalos signāls ir pārāk spēcīgs, izraisot pašizrašanos, kā rezultātā rodas nopietnas signāla stipruma svārstības un fāzes kropļojumi.
Virpuļstrāvas zudumi aprij signāla enerģiju: Augstas frekvences mainīgie elektromagnētiskie lauki inducē virpuļstrāvas metāla apvalka iekšpusē, pārvēršot lielu daudzumu RF enerģijas siltumenerģijā un izkliedējot to. Tas ir līdzvērtīgs lielu zudumu rezistora pievienošanai virknē RF savienojumam, tieši samazinot antenas starojuma jaudu un uztveršanas jutību.
Sākotnējā zemējuma un atgriešanās ceļa izjaukšana: ja metāla korpuss nav droši savienots ar PCB sistēmas zemējumu ar zemu pretestību, tas radīs papildu zemējuma cilpas traucējumus, paaugstinās zemējuma pretestību un pagarinās RF signāla atgriešanās ceļu, kā rezultātā strauji palielinās kopējā režīma starojums un šķērsruna, vēl vairāk pasliktinot signāla integritāti.
Inženiertehniskās uzlabošanas virziens
Atveriet nemetāla spraugas vai caurspīdīgus logus, kas atbilst viļņa garuma prasībām, vietā, kas atbilst antenai uz metāla korpusa, piepildiet tos ar inženiertehnisko plastmasu, pārtrauciet Faradeja būra strāvas cilpu un atstājiet starojuma kanālu RF signāliem.
Pielāgojiet attālumu starp iebūvēto antenu un metāla korpusu, lai saglabātu drošu attālumu vismaz 1/4 no darba viļņa garuma, lai izvairītos no tiešas antenas pretestības raksturlielumu izmaiņām, ko izraisa metāls. Tajā pašā laikā atkārtoti kalibrējiet antenas atbilstošo tīklu.
Uz korpusa iekšējās sienas piestipriniet absorbējošus materiālus, lai absorbētu liekos atstarotos elektromagnētiskos viļņus, izjauktu dobuma rezonanses apstākļus un novērstu iekšējās stāvviļņu aklās zonas.
Izmantojot sakārtotas zemējuma atsperes, lai droši savienotu metāla korpusu ar PCB galveno zemējumu vairākos punktos, pārveidojot korpusu par ekranēšanas zemējuma pagarinājumu, nevis par piekārtu traucējumu korpusu, vienlaikus optimizējot RF ierīču tuvāko zemējuma dizainu.
