Impedances kontrole ir ātrgaitas PCB ražošanas galvenā sastāvdaļa
Mūsdienu elektroniskajās sistēmās, kurās signāla ātrums pārsniedz 10 Gbps un pulksteņa frekvences nonāk GHz diapazonā, pretestības kontrole tieši nosaka signāla pārraides integritāti un sistēmas uzticamību, kā arī ir neaizstājams galvenais savienojums ātrgaitas PCB ražošanā. Tas precīzi kontrolē pārvades līniju raksturīgo pretestību, lai izvairītos no signāla atstarošanas, kropļojumiem un enerģijas zudumiem, atbalstot stabilu darbību augstākās klases scenārijos, piemēram, 5G sakari, AI serveri un transportlīdzeklī uzstādīts milimetru viļņu radars.
Pretestības kontroles galvenā definīcija

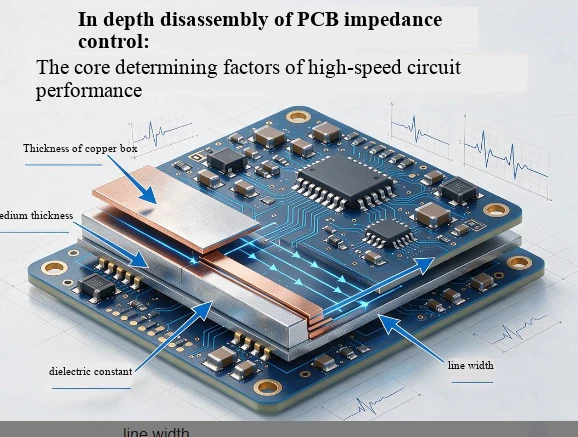

Pretestības kontrole PCB attiecas uz tādu parametru kā stieples platuma, vara biezuma, dielektriskā slāņa biezuma un plākšņu dielektriskās konstantes precīzas pielāgošanas procesu visā ražošanas procesā, lai stabilizētu signāla pārraides ceļa raksturīgo pretestību iepriekš iestatītajā mērķa vērtībā.
Raksturīgā pretestība ir elektromagnētiskā viļņa, kas izplatās pa pārvades līniju, raksturīgā sprieguma un strāvas attiecība, ko mēra omos un nosaka pēc sadalītās induktivitātes un kapacitātes uz garuma vienību.
Nozares standarta pretestības vērtības: viena gala signāli pārsvarā ir 50 Ω, USB 2.0 diferenciālie signāli ir 90 Ω, HDMI/USB 3.0/Ethernet diferenciālie signāli ir 100 Ω un RS422 diferenciālie signāli ir 120 Ω.
Četri galvenie iemesli, lai kļūtu par galveno saiti
1. Rūpīgi novērsiet signāla atstarošanu un nodrošiniet signāla integritāti
Liela ātruma signāli tiek pārraidīti elektromagnētisko viļņu veidā. Tiklīdz notiek pēkšņas pretestības izmaiņas, daļa signāla enerģijas atgriezīsies avota galā, izraisot viļņu formas izkropļojumus, piemēram, pārsniegumu, zemu un zvana signālu. Pat impedances novirze tikai 2 Ω var izraisīt ievērojamu signāla pavājināšanos 5 GHz augstas-frekvences scenārijos, kas tieši izraisa datu kļūdas un sistēmas avārijas.
2. Signāla enerģijas pārraides efektivitātes maksimizēšana
Impedances neatbilstība var izraisīt liela daudzuma signāla enerģijas zudumu atstarošanas veidā un pat pārvērst siltumenerģijā, izraisot lokālu pārkaršanu. Kā piemēru ņemot 5G bāzes stacijas, pretestības neatbilstība var ievērojami saīsināt signālu efektīvo pārraides attālumu, savukārt precīza pretestības kontrole var nodrošināt gandrīz visu signāla enerģiju, lai efektīvi sasniegtu slodzes galu.
3. Ievērojami uzlabot elektromagnētiskās saderības (EMC) veiktspēju
Impedances kontroles zudums var izraisīt liela daudzuma ātrgaitas signālu augstfrekvences -komponentu noplūdi, pastiprinot elektromagnētiskos traucējumus (EMI) un traucējot apkārtējo ķēžu normālu darbību. Stingra pretestības kontrole var nomākt EMI ģenerēšanu no avota un izpildīt atbilstības prasības spēcīgā elektromagnētiskā vidē, piemēram, automobiļu un rūpnieciskajā kontrolē.
4. Stingras prasības augstas -augstas frekvences{2}}scenāriju atbalstam
Īpaši liela ātruma scenārijos, piemēram, 77 GHz transportlīdzeklī uzstādīts milimetru viļņu radars, DDR5 atmiņa un 100G optiskie moduļi, signāla pieauguma laiks ir sasniedzis pikosekundes līmeni, un pretestības pielaides prasība ir samazināta no tradicionālās ± 10% līdz ± 5% vai pat ± 3%. Bez precīzas pretestības kontroles nav iespējams panākt produkta funkcionalitātes ieviešanu.
Pretestības kontroles galvenie punkti ražošanas beigās
Impedances kontrole ir pilnas ķēdes sistēmas inženierija, kas tiek veikta ar projektēšanu, materiālu atlasi, ražošanu un testēšanu. Galvenie vadības izmēri ietver:
Sakraušana un materiāla kontrole: precīzi norādiet daļēji sacietējušā loksnes līmes saturu un stikla auduma veidu, atlasiet augstas -frekvences loksnes ar zemu dielektriskās konstantes pielaidi, piemēram, Rodžersu, un izvairieties no pretestības nobīdes, ko izraisa dielektriskā biezuma un Dk vērtības svārstības.
Procesa precizitātes kontrole: stingri kontrolējiet līnijas platuma pielaidi, izmantojot kodināšanas kompensācijas tehnoloģiju, lai galvanizācijas procesā nodrošinātu vara biezuma vienmērīgumu un izvairītos no pretestības pārtraukuma, ko izraisa pēkšņas elektroinstalācijas ģeometrisko izmēru izmaiņas.
Simulācija un pārbaude: izmantojiet nozares standarta rīkus, piemēram, Polar SI9000, lai iepriekš aprēķinātu līnijas platumu un atstarpi. Gatavo produktu pilnībā pārbauda laika domēna reflektometrs (TDR), un tiek izvadīts pretestības testa ziņojums, lai nodrošinātu atbilstību dizaina prasībām.
