Rodžersa ilgtermiņa novecošanas veiktspējas un kalpošanas laika novērtējumsaugstas{0}}frekvences plateir balstīta uz standartizētu paātrinātu novecošanas testēšanu, galveno parametru izsekošanu un uz scenārijiem balstītiem dzīves modeļiem, lai precīzi prognozētu visa dzīves cikla uzticamību un izvairītos no veiktspējas kļūmēm reālos darba apstākļos.
Pamata novecošanas veiktspējas novērtēšanas dimensijas
Dielektriskā stabilitāte: Rogers platei, ko pārstāv RO4350B, dielektriskās konstantes novirzes ātrums pēc ilgstošas novecošanas ir mazāks par 5% vai vienāds ar to, un dielektrisko zudumu koeficients būtiski nepalielinās, tāpēc nebūs nekādu pretestības zudumu kontroles problēmu, piemēram, parastajai FR4 platei.
Termomehāniskā uzticamība: CTE of Rogers plāksne ir ļoti saskaņota ar vara foliju, un atslāņošanās ātrums pēc temperatūras cikliskuma ir mazāks vai vienāds ar 0,1%. Pat pēc ilgstošas-lietošanas vairāk nekā 15 gadus nenotiks starpslāņa lobīšanās, metalizēta cauruma lūzums vai citas problēmas.
Vides novecošanās pretestība: ar ārkārtīgi zemu mitruma absorbcijas ātrumu izolācijas pretestība ilgu laiku saglabājas stabila augsta mitruma, sāls izsmidzināšanas un kodīgas gāzes vidē bez atteices režīmiem, piemēram, substrāta mitruma absorbcijas noplūdes, vara folijas korozijas un lūzuma.

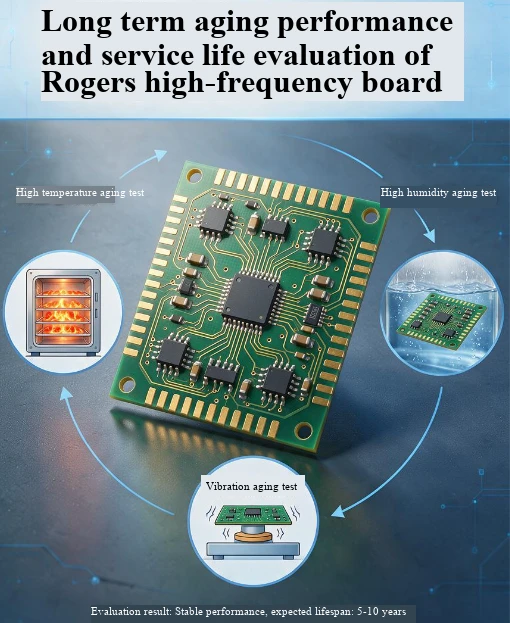

Standartizēta paātrinātas novecošanas pārbaudes metode
Saskaņā ar nozares standartiem, piemēram, IPC{0}}TM-650 un IEC 60068, ilgtermiņa novecošanās efektu var ātri atjaunot, pastiprinot stresu:
Novecošana augstā temperatūrā un augsta mitruma apstākļos: 85 grādi/85% RH vidē 1000 stundas dielektrisko parametru maiņas ātrums pēc testēšanas ir mazāks vai vienāds ar 3%, un lodēšanas maskas slānis neveidojas pūslīši vai lobās.
Temperatūras cikla novecošana: 1000 reižu cikls pie -40 grādiem ~ 125 grādiem, kas atbilst 5 gadu faktisko darba apstākļu simulācijai. Pēc testēšanas metalizētajās porās nebija atslāņošanās un lūzumu.
Ilgstoša elektriskā sprieguma novecošana: nepārtraukta barošana 1000 stundas ar pilnas slodzes nominālo jaudu, uzraugot ievietošanas zudumus un stāvviļņu attiecības izmaiņas, bez signāla veiktspējas pasliktināšanās.
Kalpošanas laika kvantitatīvā novērtēšanas sistēma
Apvienojot paātrinātas novecošanas datus ar Arrēnija vienādojumu, var precīzi aprēķināt paredzamo dzīves ilgumu dažādos scenārijos
Industriālie/komunikāciju scenāriji: paredzamais Rogers RO4350B plates kalpošanas laiks normālos darbības apstākļos var sasniegt 15-20 gadus, kas ir daudz augstāks nekā parastās FR4 plates 5-10 gadu kalpošanas laiks.
Transportlīdzekļu/aviācijas un kosmosa scenāriji: atbilst AEC{0}}Q un IPC-3 sertifikācijas prasībām ar stabilu kalpošanas laiku, kas pārsniedz 20 gadus ekstremālos apstākļos.
Dzīves prognozēšanas loģika: par katru 10 grādu temperatūras paaugstināšanos novecošanās ātrums dubultojas. Izmantojot paātrinātās testēšanas datus, var secināt par ilglaicīgu -kalpošanas laiku istabas temperatūrā ar kļūdu, kas tiek kontrolēta 10% robežās.
Galīgās novecošanas kvalifikācijas kritēriji
Pēc novecošanas pārbaudes vienlaikus ir jāatbilst trim galvenajiem rādītājiem, lai to uzskatītu par kvalificētu:
Dielektriskās konstantes novirze ir mazāka vai vienāda ar ± 3%, un pretestības pielaide joprojām tiek kontrolēta ± 5% robežās;
Vara folijas nolobīšanās stiprības saglabāšanas koeficients Lielāks vai vienāds ar 90%, bez mehāniskiem defektiem, piemēram, atslāņošanās un mikroplaisām;
Augstas-frekvences ievietošanas zuduma variācija ir mazāka par 0,2 dB vai vienāda ar to, un signāla integritāte pilnībā atbilst konstrukcijas prasībām.
