A drukāta shēmas plateShematic ir vienkāršs divu - dimensiju shēmas dizains, kas parāda savienojuma attiecības un principus starp dažādiem ķēdes komponentiem. Shēmā katru komponentu attēlo simbols, kuru savieno līnijas, lai izveidotu pilnīgu shēmas tīkla diagrammu. Kā parādīts zemāk redzamajā attēlā:

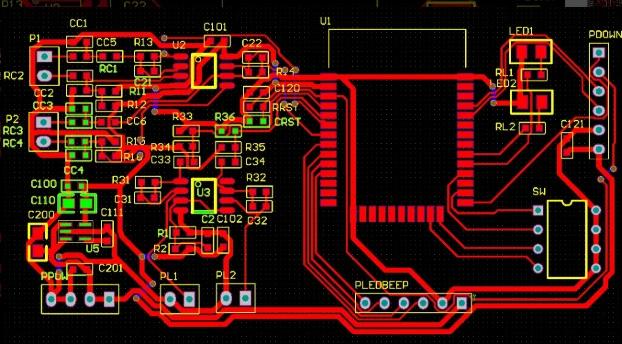

PCB dizaina fails tiek ģenerēts, pamatojoties uz shematisku diagrammu, kas iezīmē katra komponenta īpašo pozīciju uz shēmas plates un savieno tos kopā, izmantojot vadus un vias. Projektēšanas dokumenti sniedz detalizētas katra komponenta iesaiņojuma, lieluma, atstarpes un citu parametru specifikācijas, kā arī instalācijas informāciju, piemēram, stieples platumu, atstarpi un slāņu skaitu, lai PCB ražotāji varētu radīt dēļus, kas atbilst prasībām, pamatojoties uz jūsu datiem.
