RF plates zudumu kontrole ir jāievieš visā materiālu atlases, dizaina optimizācijas, procesa kontroles un kļūdu diagnostikas procesā. Ja zaudējumi pārsniedz standartu, tos var ātri novērst, veicot “galvenā cēloņa atrašanu, mērķtiecīgu novēršanu un slēgtās cilpas pārbaudi”.
Materiālu izvēle: samaziniet pamatnes zudumus no avota
Pamatnes saskaņošanas frekvence: FR-4 var izmantot zem 1GHz; Izvēlieties vidēja zema zuduma plates ar Df mazāku vai vienādu ar 0,01 1-10 GHz; Milimetru viļņu scenārijos virs 10 GHz, lai aizstātu FR-4, jāizmanto zema Df PTFE loksnes, piemēram, Rogers RO4350B/5880, kas var samazināt dielektriskos zudumus par vairāk nekā 80%.
Vara folija samazina ādas zudumu: Augstas-frekvences scenārijos ir norādīta HVLP/VLP ultra-zema profila vara folija, un virsmas raupjums Ra tiek kontrolēts 1 μm robežās. Milimetru viļņu frekvenču josla var samazināt vadītāja zudumus par vairāk nekā 30%.
Izvēlieties zemu zudumu risinājumu virsmas apstrādei: pārtrauciet HASL alvas izsmidzināšanu ar lielu zudumu un pārejiet uz ENIG zelta vai sudraba nogulsnēšanas procesu, lai izvairītos no papildu vadītāju zudumiem, ko rada biezi oksīda slāņi.
Dizaina optimizācija: novērsiet papildu zudumus visā ķēdē
Nepārtraukta pretestības kontrole: stingri saglabājiet 50 Ω sistēmas pretestības nepārtrauktību ar pretestības pielaidi, kas tiek kontrolēta ± 5% robežās (± 3% milimetru viļņu scenārijos), lai izvairītos no atstarošanas zudumiem, ko izraisa līnijas platuma izmaiņas un cauruma novirzes, un nodrošinātu, ka atgriešanās zudums ir mazāks vai vienāds ar -20dB.
Pārvades līnijas struktūras optimizācija: Prioritāte jāpiešķir sloksnes līniju (iegultas starp diviem iezemēto plakņu slāņiem) izmantošanai galvenajām RF līnijām, aizstājot reprezentatīvā slāņa mikrosloksnes līnijas, lai samazinātu starojuma zudumus par vairāk nekā 12 dB; Virsmas elektroinstalācija izmanto iezemētu koplanāru viļņvadu (GCPW), un zemējuma caurumi tiek pievienoti ik pēc λ/10 abās pusēs, lai nomāktu virsmas viļņus.
Atbilstoša tīkla izmaksu samazināšana: ja var izmantot viena -pakāpes L-tipa atbilstību, augstas-kārtības tīkli nav nepieciešami, un ievietošanas zudums palielinās par aptuveni 0,3 dB katrā papildu LC atbilstības posmā. Priekšroka dodama augstas Q vērtības induktoriem (Q vērtībai ir daudz lielāka ietekme uz zudumiem nekā kondensatoriem), lai izvairītos no tā, ka zemas Q induktori "norīt" signāla enerģiju.
Ekstrēma caurumu caurumu optimizācija: RF ceļam pēc iespējas jāsamazina caurumi. Ja nepieciešams, izvēlieties nelielu 8-12 milimetru atvērumu un nelielu lodēšanas paliktni. Izmantojiet atpakaļurbšanas tehnoloģiju, lai kontrolētu atlikušo pāļu garumu 0,1 mm robežās un novērstu radiācijas zudumus.
Procesa kontrole: izvairieties no papildu zudumiem apstrādes laikā
Stingri kontrolējiet ķēdes precizitāti: izmantojiet vertikālo nepārtraukto kodināšanas procesu, kontrolējiet līnijas platuma un attāluma pielaidi ± 0,5 milšu robežās, nodrošiniet, lai vadu šķērsgriezuma laukums būtu tuvu taisnstūrim, un izvairieties no papildu vadītāja zudumiem, ko izraisa sānu sienas zobi.
Starpslāņu izlīdzināšanas kontrole: daudzslāņu plātņu starpslāņu izlīdzināšanas novirze tiek kontrolēta ± 2 milj robežās, lai nodrošinātu pilnīgu signāla slāņa un atsauces iezemējuma plaknes pārklāšanos, izvairoties no pretestības pārtraukumiem, ko izraisa atsauces plaknes nobīde.
Ātra izmeklēšana un pārmērīgu zaudējumu novēršanas plāns

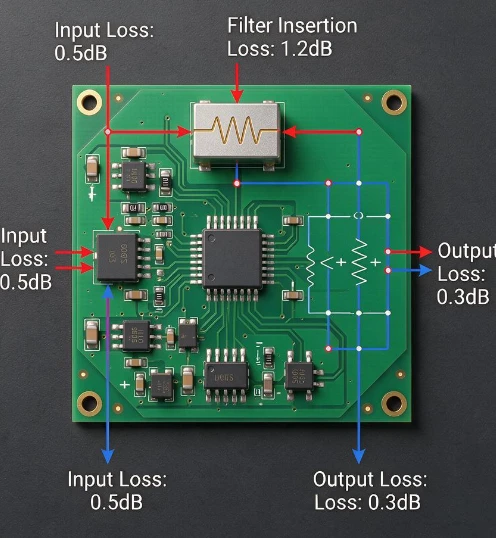

Saknes lokalizācija uz moduļiem: izmantojiet spektra analizatoru un vektoru tīkla analizatoru, lai sadalītu signāla ķēdi atbilstoši "sistēmas līmenim → moduļa līmenim → komponentu līmenim" un noteiktu, vai zudumi ir koncentrēti plates, vadu, atbilstošā tīkla vai ierīču saitēs.
Mērķtiecīga un ātra labošana:
Ja dielektriskie zudumi pārsniedz standartu: tieši nomainiet zemas Df augstas{0}}frekvences plati attiecīgajā frekvenču joslā. FR-4 zudums milimetru viļņu scenārijos var sasniegt 2 dB/collā, un to var samazināt līdz 0,5 dB/collā, aizstājot Rogers 5880.
Ja atbilstošā tīkla zudums ir pārāk liels: nomainiet zemo-Q induktors ar augstas-frekvences augstas-Q induktors, vienkāršojiet augstas-starpības atbilstības tīklu līdz zemas kārtas topoloģijai, un izmērīto ievietošanas zudumu var samazināt par vairāk nekā 0,5 dB.
Ja atlikušā kaudze caur{0}}caurumā izraisa starojuma zudumu: veiciet atpakaļurbšanas procesu, lai noņemtu liekās kolonnas, vai tieši pielāgojiet maršrutēšanas ceļu, lai atceltu caurumu.
Slēgtās cilpas pārbaude: pēc iztaisnošanas VNA tiek izmantots, lai izmērītu ievietošanas zudumu, un TDR izmanto, lai skenētu visas saites pretestības nepārtrauktību, lai nodrošinātu, ka visas mezgla pretestības novirzes ir pieļaujamajā diapazonā, izvairoties no jaunu zudumu punktu ieviešanas pēc labošanas.
